プレート一覧
プレート全製品の一覧表です。図面もご確認いただけます。
| 注文コード | 製品名 | 規格 | 穴数 | 全長 | 厚み | 穴ピッチ | ||
|---|---|---|---|---|---|---|---|---|
| 01-1230 | タイタンロック Φ1.2mm用 | ストレート | 8穴 | 40mm | 1.8mm | 5mm | 図面 | 製品ページ |
| 01-1231 | T型 | 17穴 | 80mm | 1.8mm | 5mm | 図面 | 製品ページ | |
| 05-1230 | タイタンロック プラス Φ1.2mm用 | ストレート | 5穴（中2穴無） | 35mm | 1.8mm | 5mm | 図面 | 製品ページ |

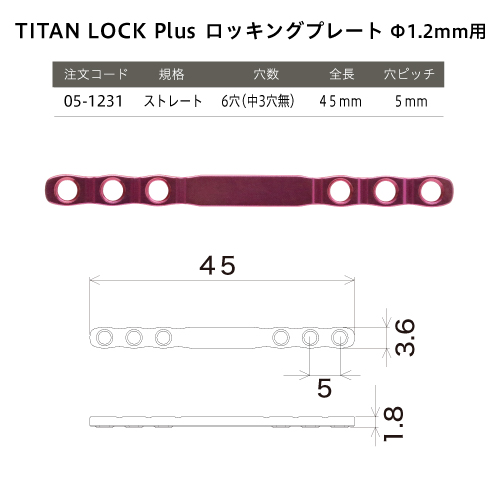

| 05-1231 | ストレート | 6穴（中3穴無） | 45mm | 1.8mm | 5mm | 図面 | 製品ページ | |

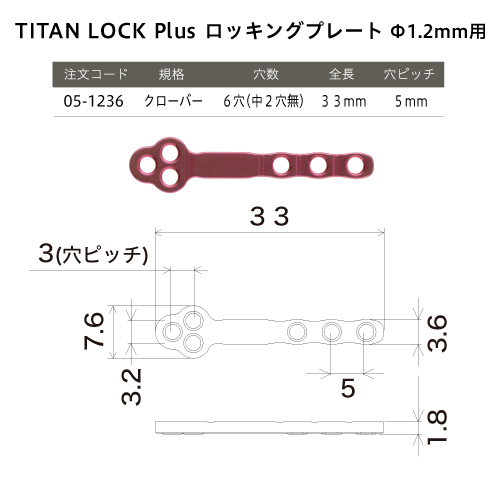

| 05-1236 | クローバー | 6穴（中2穴無） | 33mm | 1.8mm | 5mm | 図面 | 製品ページ | |

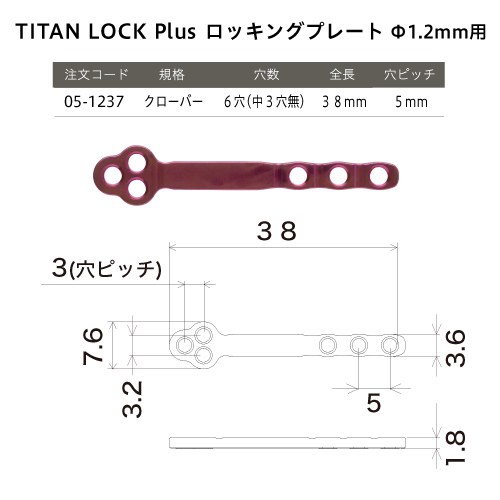

| 05-1237 | クローバー | 6穴（中3穴無） | 38mm | 1.8mm | 5mm | 図面 | 製品ページ | |
| 05-1232 | T2型 | 5穴（中2穴無） | 30mm | 1.8mm | 5mm | 図面 | 製品ページ | |
| 05-1233 | T2型 | 5穴（中3穴無） | 35mm | 1.8mm | 5mm | 図面 | 製品ページ | |

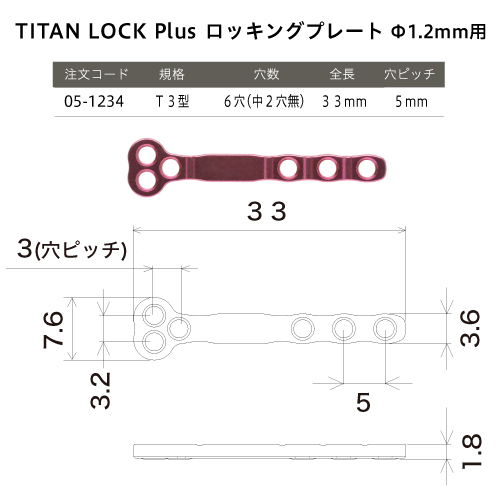

| 05-1234 | T3型 | 6穴（中2穴無） | 33mm | 1.8mm | 5mm | 図面 | 製品ページ | |

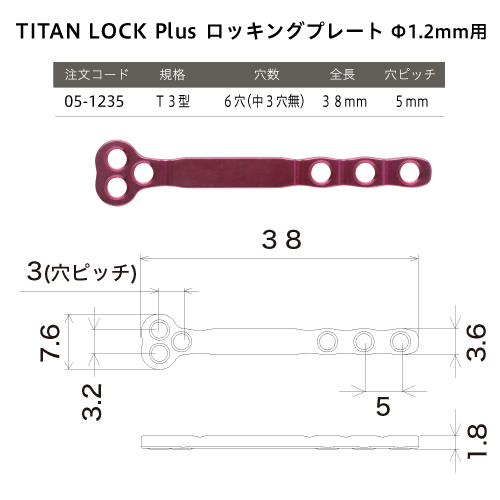

| 05-1235 | T3型 | 6穴（中3穴無） | 38mm | 1.8mm | 5mm | 図面 | 製品ページ | |

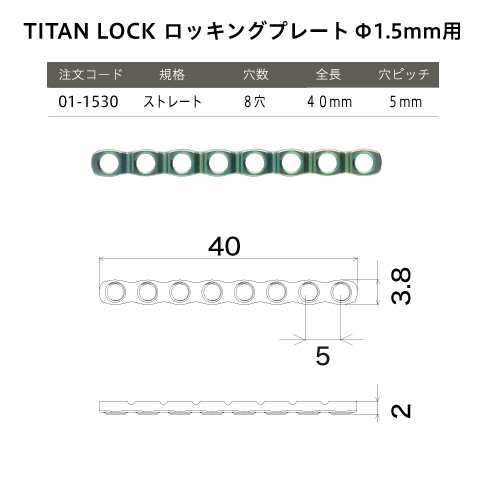

| 01-1530 | タイタンロック Φ1.5mm用 | ストレート | 8穴 | 40mm | 2mm | 5mm | 図面 | 製品ページ |
| 01-1531 | T型 | 17穴 | 80mm | 2mm | 5mm | 図面 | 製品ページ | |

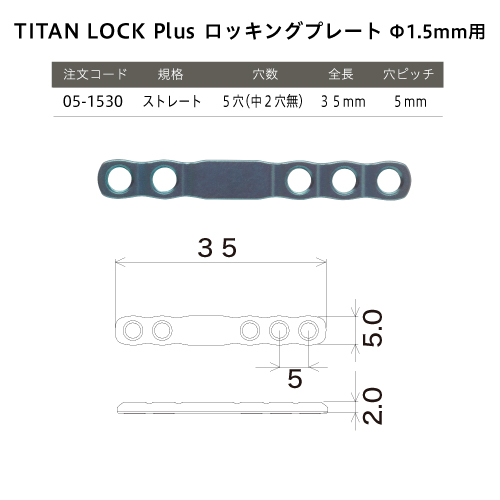

| 05-1530 | タイタンロック プラス Φ1.5mm用 | ストレート | 5穴（中2穴無） | 35mm | 1.9mm | 5mm | 図面 | 製品ページ |
| 05-1531 | ストレート | 6穴（中3穴無） | 45mm | 1.9mm | 5mm | 図面 | 製品ページ | |
| 05-1536 | クローバー | 6穴（中2穴無） | 33.5mm | 1.9mm | 5mm | 図面 | 製品ページ | |
| 05-1537 | クローバー | 6穴（中3穴無） | 38.5mm | 1.9mm | 5mm | 図面 | 製品ページ | |

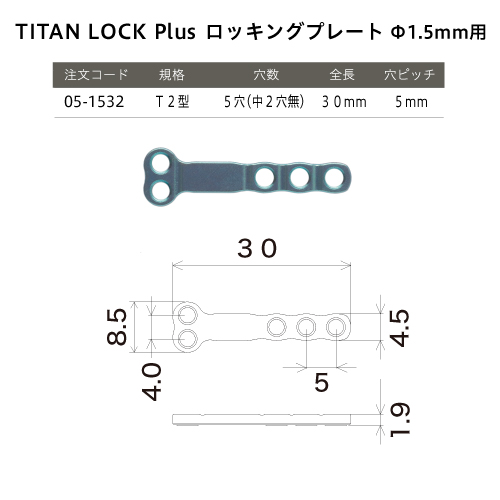

| 05-1532 | T2型 | 5穴（中2穴無） | 30mm | 1.9mm | 5mm | 図面 | 製品ページ | |

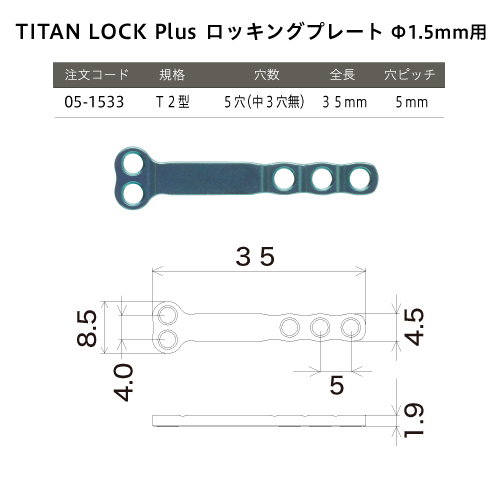

| 05-1533 | T2型 | 5穴（中3穴無） | 35mm | 1.9mm | 5mm | 図面 | 製品ページ | |
| 05-1534 | T3型 | 6穴（中2穴無） | 33.5mm | 1.9mm | 5mm | 図面 | 製品ページ | |

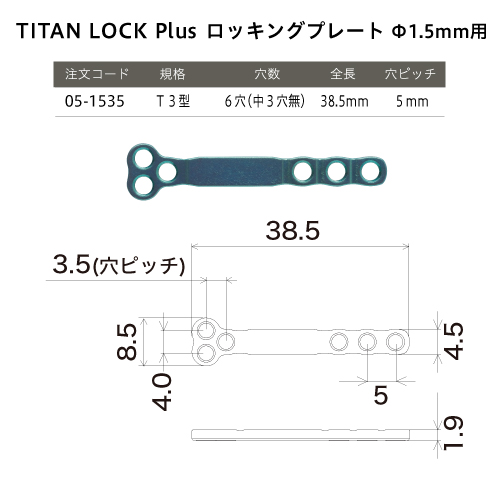

| 05-1535 | T3型 | 6穴（中3穴無） | 38.5mm | 1.9mm | 5mm | 図面 | 製品ページ | |
| 01-1730 | タイタンロック Φ1.7mm用 | ストレート | 10穴 | 50mm | 1.9mm | 5mm | 図面 | 製品ページ |
| 01-1731 | T型 | 18穴 | 85mm | 1.9mm | 5mm | 図面 | 製品ページ | |
| 05-1730 | タイタンロック プラス Φ1.7mm用 | ストレート | 5穴（中2穴無） | 36mm | 2mm | 5mm | 図面 | 製品ページ |

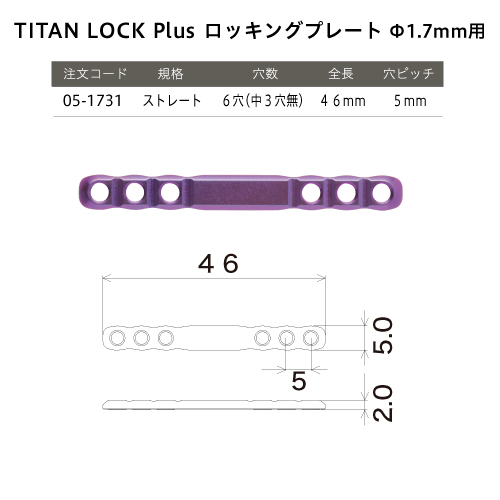

| 05-1731 | ストレート | 6穴（中3穴無） | 46mm | 2mm | 5mm | 図面 | 製品ページ | |
| 05-1736 | クローバー | 6穴（中2穴無） | 36mm | 2mm | 5mm | 図面 | 製品ページ | |

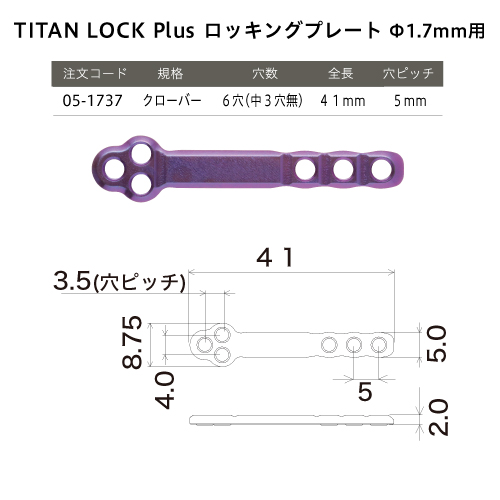

| 05-1737 | クローバー | 6穴（中3穴無） | 41mm | 2mm | 5mm | 図面 | 製品ページ | |
| 05-1732 | T2型 | 5穴（中2穴無） | 31mm | 2mm | 5mm | 図面 | 製品ページ | |
| 05-1733 | T2型 | 5穴（中3穴無） | 36mm | 2mm | 5mm | 図面 | 製品ページ | |
| 05-1734 | T3型 | 6穴（中2穴無） | 36mm | 2mm | 5mm | 図面 | 製品ページ | |
| 05-1735 | T3型 | 6穴（中3穴無） | 41mm | 2mm | 5mm | 図面 | 製品ページ | |
| 01-2030 | タイタンロック Φ2.0mm用 | ストレート | 10穴 | 71mm | 2.1mm | 7mm | 図面 | 製品ページ |
| 01-2031 | T型 | 16穴 | 106mm | 2.1mm | 7mm | 図面 | 製品ページ | |
| 01-2430 | タイタンロック Φ2.4mm用 | ストレート | 10穴 | 71mm | 2.5mm | 7mm | 図面 | 製品ページ |

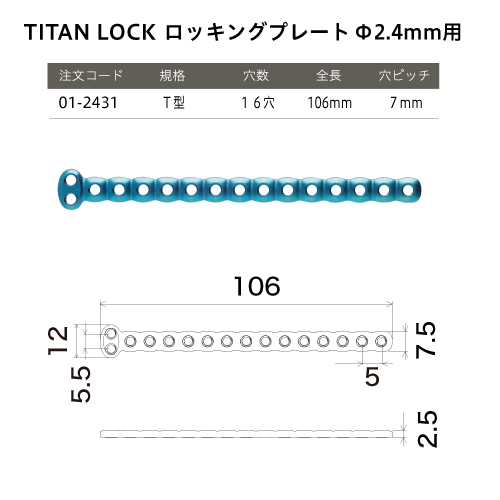

| 01-2431 | T型 | 16穴 | 106mm | 2.5mm | 7mm | 図面 | 製品ページ | |
| 01-2760 | タイタンロック Φ2.7mm用 | ストレート | 10穴 | 93mm | 2.8mm | 9mm | ー | 製品ページ |

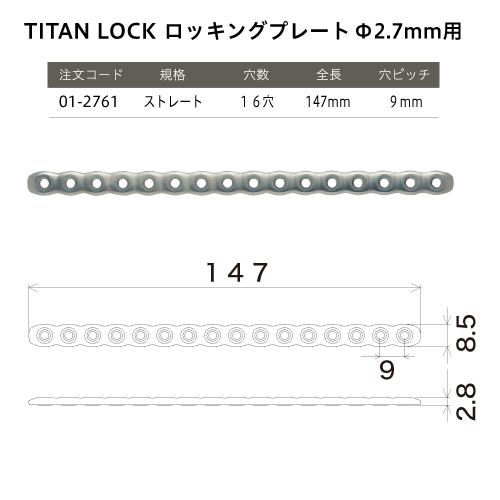

| 01-2761 | ストレート | 16穴 | 147mm | 2.8mm | 9mm | 図面 | 製品ページ | |
| 01-3060 | タイタンロック Φ3.0mm用 | ストレート | 10穴 | 150mm | 3.5mm | 15mm | ー | 製品ページ |
| 01-3061 | ストレート | 13穴 | 195mm | 3.5mm | 15mm | 図面 | 製品ページ | |

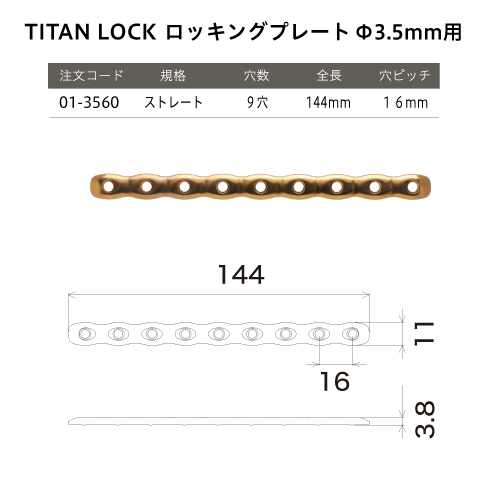

| 01-3560 | タイタンロック Φ3.5mm用 | ストレート | 9穴 | 144mm | 3.8mm | 16mm | ー | 製品ページ |

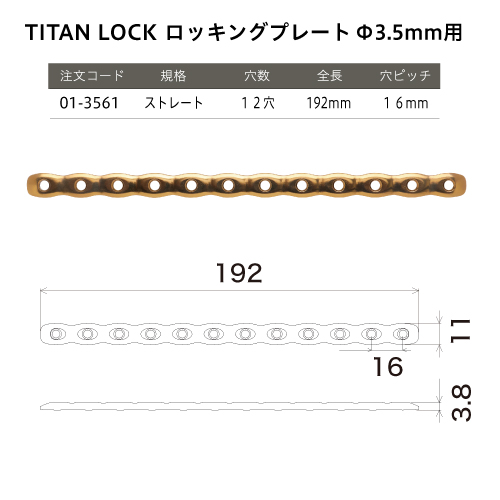

| 01-3561 | ストレート | 12穴 | 192mm | 3.8mm | 16mm | 図面 | 製品ページ |
■ Φ1.2mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック T型 | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

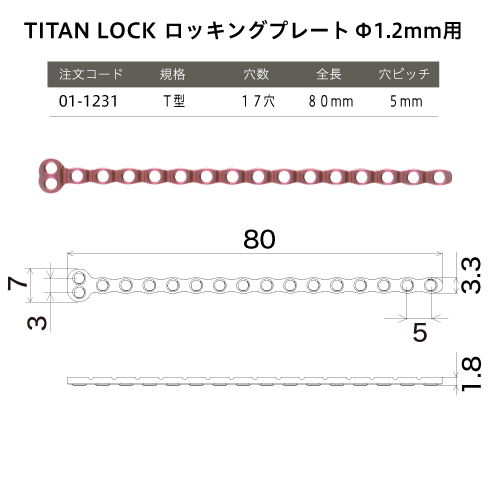

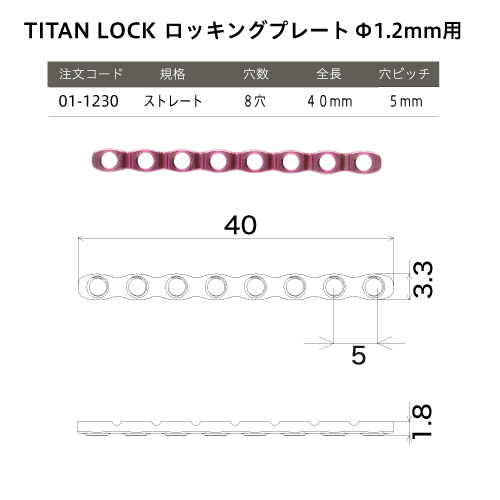

| 01-1230 | 40mm | 1.8mm | 5mm | 01-1231 | 80mm | 1.8mm | 5mm |
 |  | ||||||
| タイタンロック プラス ストレート 5穴 | タイタンロック プラス ストレート 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

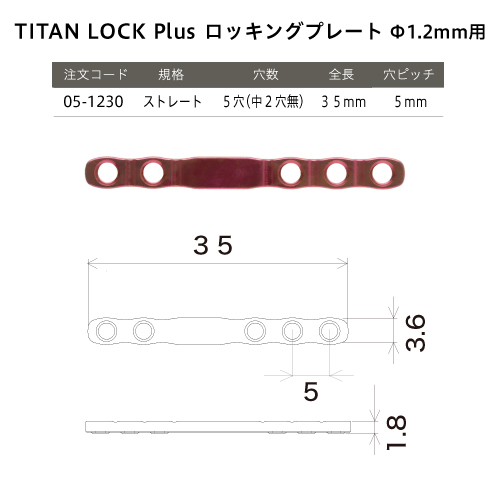

| 05-1230 | 35mm | 1.8mm | 5mm | 05-1231 | 45mm | 1.8mm | 5mm |
 |  | ||||||
| タイタンロック プラス クローバー 6穴 | タイタンロック プラス クローバー 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |
| 05-1236 | 33mm | 1.8mm | 5mm | 05-1237 | 38mm | 1.8mm | 5mm |
 |  | ||||||
| タイタンロック プラス T2型 5穴 | タイタンロック プラス T2型 5穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

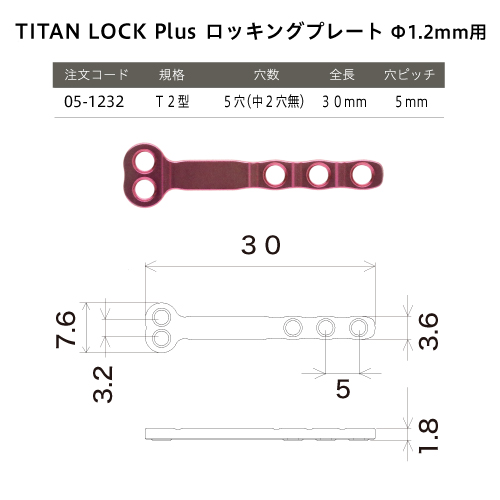

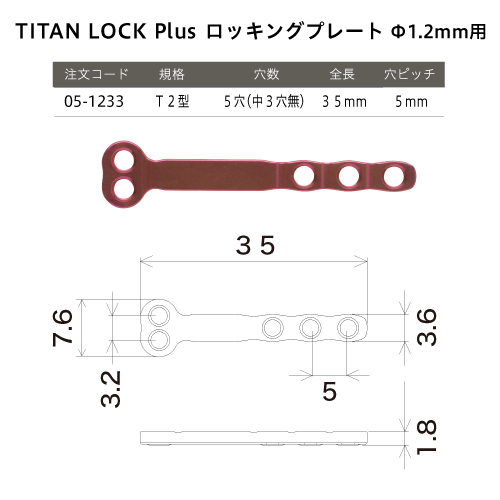

| 05-1232 | 30mm | 1.8mm | 5mm | 05-1233 | 35mm | 1.8mm | 5mm |
 |  | ||||||
| タイタンロック プラス T3型 6穴 | タイタンロック プラス T3型 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |
| 05-1234 | 33mm | 1.8mm | 5mm | 05-1235 | 38mm | 1.8mm | 5mm |
 |  | ||||||
■ Φ1.5mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック T型 | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

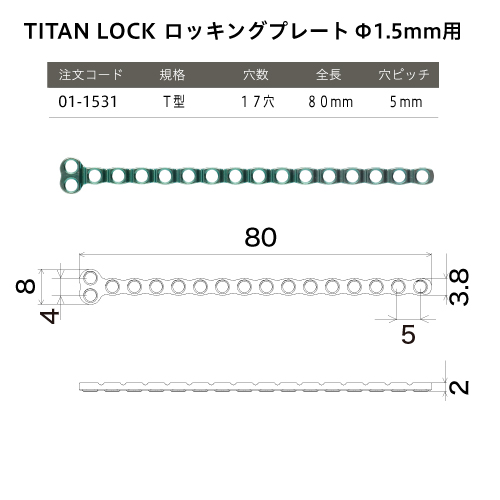

| 01-1530 | 40mm | 2mm | 5mm | 01-1531 | 80mm | 2mm | 5mm |
 |  | ||||||
| タイタンロック プラス ストレート 5穴 | タイタンロック プラス ストレート 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

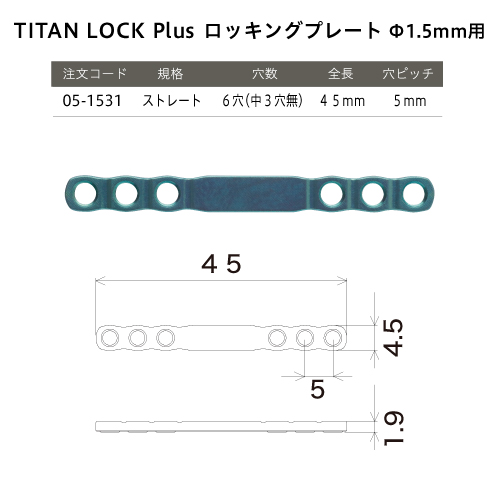

| 05-1530 | 35mm | 1.9mm | 5mm | 05-1531 | 45mm | 1.9mm | 5mm |
 |  | ||||||
| タイタンロック プラス クローバー 6穴 | タイタンロック プラス クローバー 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

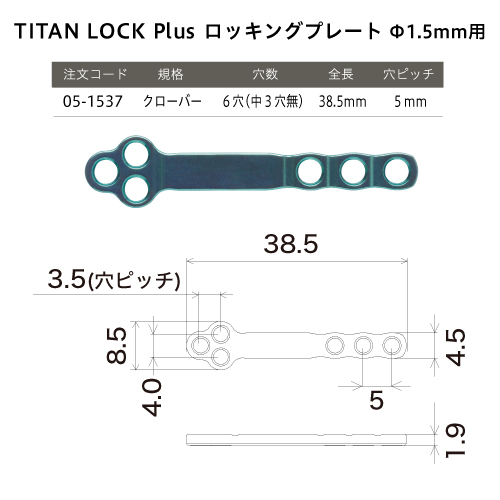

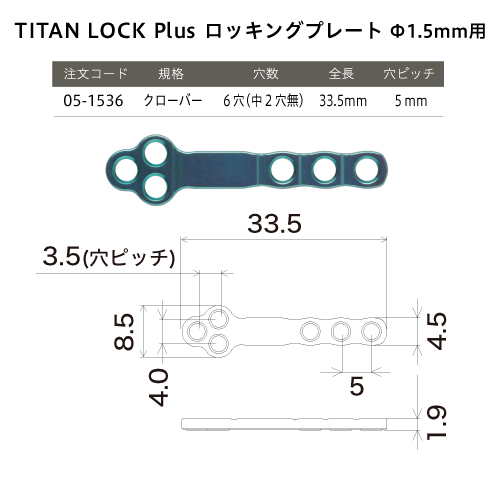

| 05-1536 | 33.5mm | 1.9mm | 5mm | 05-1537 | 38.5mm | 1.9mm | 5mm |
 |  | ||||||
| タイタンロック プラス T2型 5穴 | タイタンロック プラス T2型 5穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |
| 05-1532 | 30mm | 1.9mm | 5mm | 05-1533 | 35mm | 1.9mm | 5mm |
 |  | ||||||
| タイタンロック プラス T3型 6穴 | タイタンロック プラス T3型 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

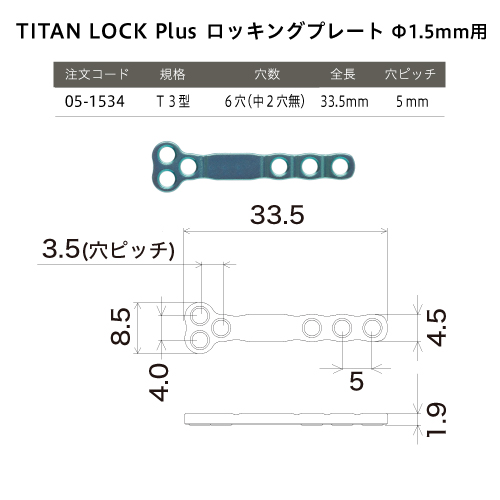

| 05-1534 | 33.5mm | 1.9mm | 5mm | 05-1535 | 38.5mm | 1.9mm | 5mm |
 |  | ||||||
■ Φ1.7mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック T型 | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

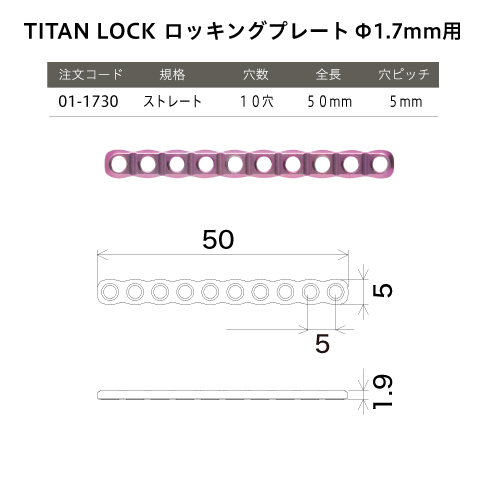

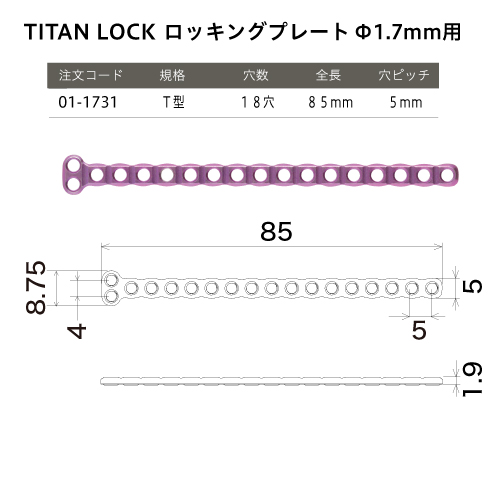

| 01-1730 | 50mm | 1.9mm | 5mm | 01-1731 | 85mm | 1.9mm | 5mm |
 |  | ||||||
| タイタンロック プラス ストレート 5穴 | タイタンロック プラス ストレート 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

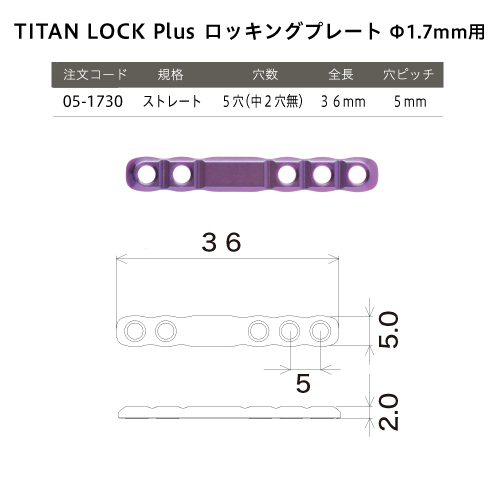

| 05-1730 | 36mm | 2mm | 5mm | 05-1731 | 46mm | 2mm | 5mm |
 |  | ||||||
| タイタンロック プラス クローバー 6穴 | タイタンロック プラス クローバー 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

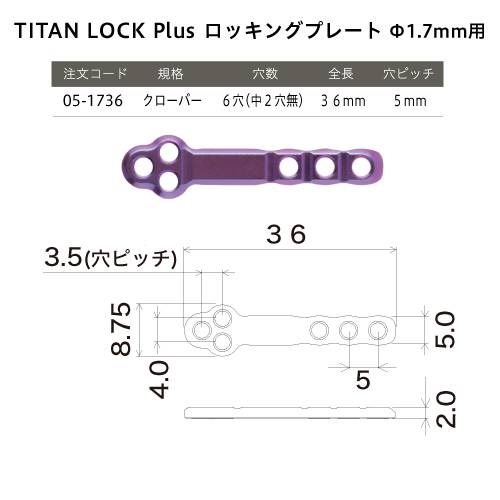

| 05-1736 | 36mm | 2mm | 5mm | 05-1737 | 41mm | 2mm | 5mm |
 |  | ||||||
| タイタンロック プラス T2型 5穴 | タイタンロック プラス T2型 5穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

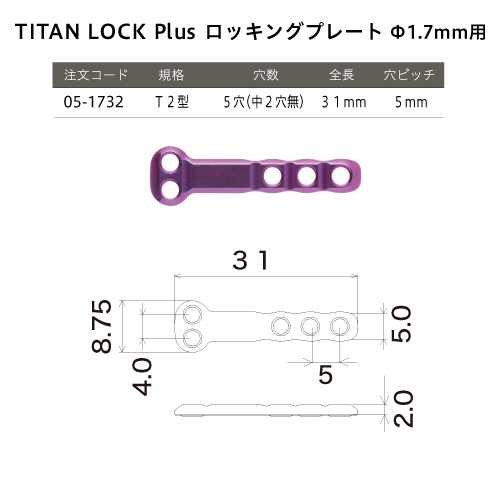

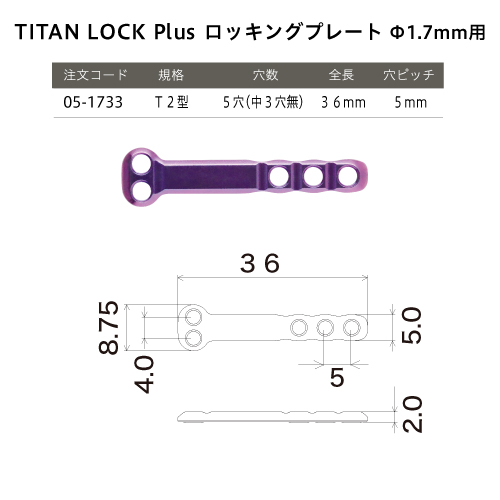

| 05-1732 | 31mm | 2mm | 5mm | 05-1733 | 36mm | 2mm | 5mm |
 |  | ||||||
| タイタンロック プラス T3型 6穴 | タイタンロック プラス T3型 6穴 | ||||||
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

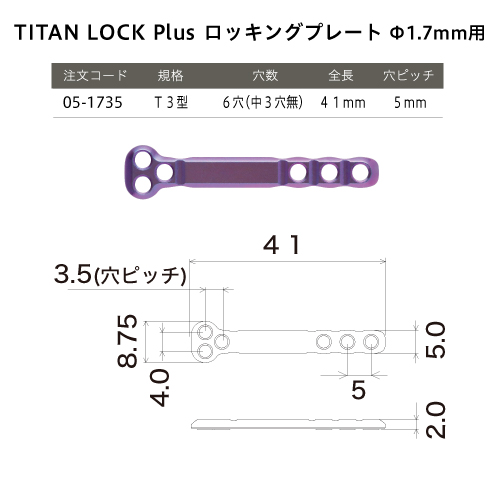

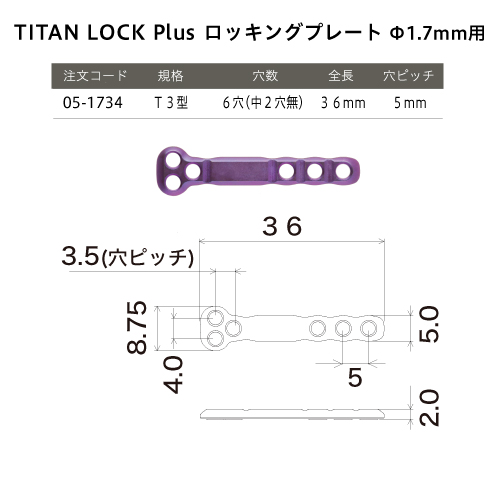

| 05-1734 | 36mm | 2mm | 5mm | 05-1735 | 41mm | 2mm | 5mm |
 |  | ||||||
■ Φ2.0mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック T型 | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

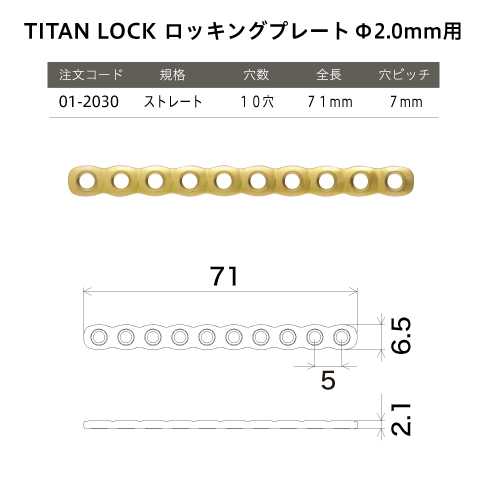

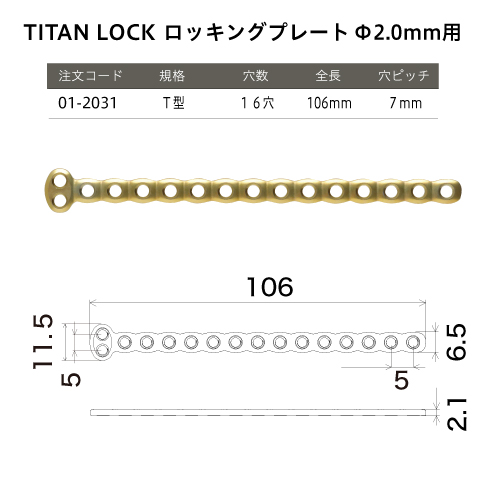

| 01-2030 | 71mm | 2.1mm | 7mm | 01-2031 | 106mm | 2.1mm | 7mm |
 |  | ||||||
■ Φ2.4mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック T型 | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

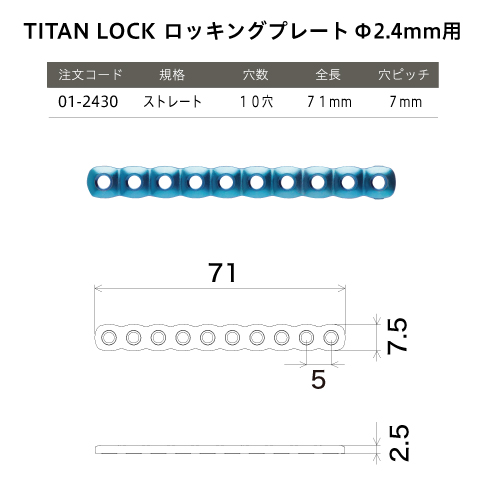

| 01-2430 | 71mm | 2.5mm | 7mm | 01-2431 | 106mm | 2.5mm | 7mm |
 |  | ||||||
■ Φ2.7mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック ストレート | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

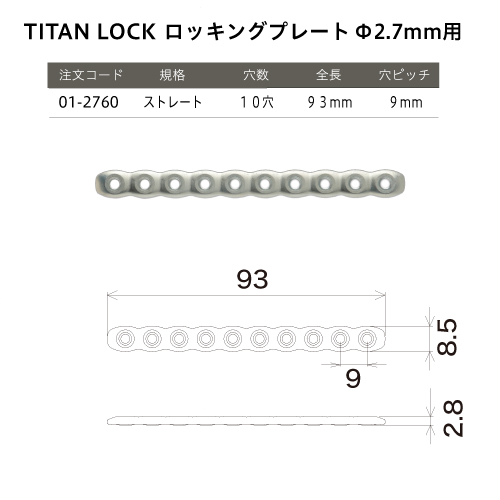

| 01-2760 | 93mm | 2.8mm | 9mm | 01-2761 | 147mm | 2.8mm | 9mm |
 |  | ||||||
■ Φ3.0mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック ストレート | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |

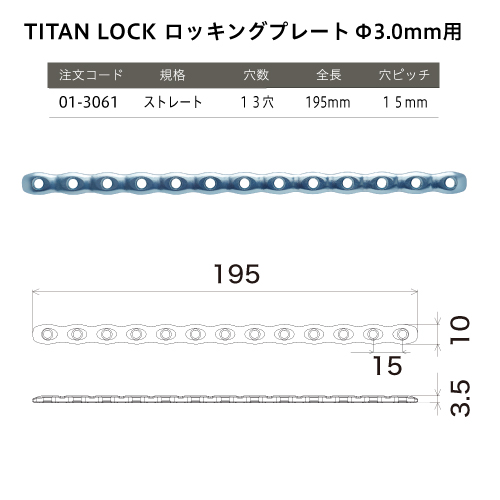

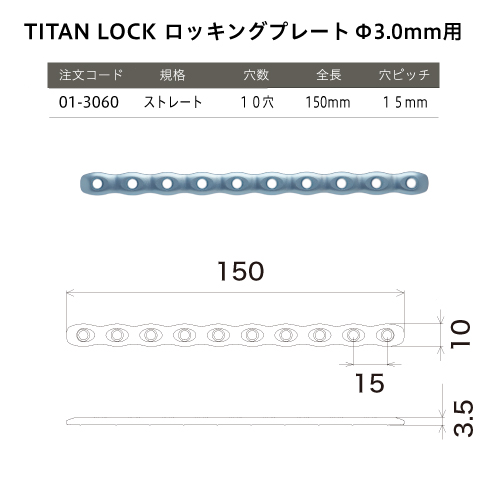

| 01-3060 | 150mm | 3.5mm | 15mm | 01-3061 | 195mm | 3.5mm | 15mm |
 |  | ||||||
■ Φ3.5mm用 ロッキングプレート
| タイタンロック ストレート | タイタンロック ストレート | ||||||
|---|---|---|---|---|---|---|---|
| 注文コード | 全長 | 厚み | 穴ピッチ | 注文コード | 全長 | 厚み | 穴ピッチ |
| 01-3560 | 144mm | 3.8mm | 16mm | 01-3561 | 192mm | 3.8mm | 16mm |
 |  | ||||||
