タイタンロック製品紹介
タイタンロックは、ロッキングプレート、ロッキングスクリュー、バレットの3種類から構成され、その他専用器具として、専用ドリルガイド、専用ドリル先、専用ドライバーが必要となります。

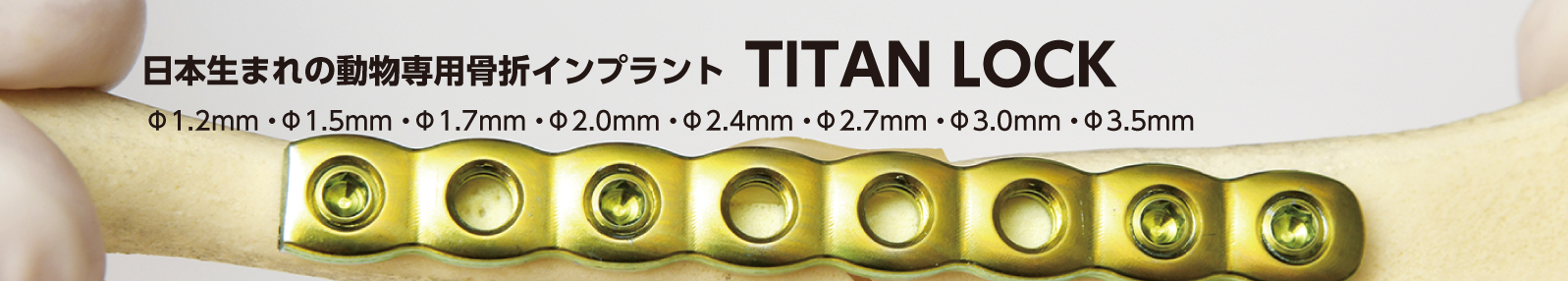

タイタンロックの基本形
タイタンロックのプレートは、8穴から10穴の使用になります。使用するスクリューの本数の目安は「挿入するスクリュー本数/プレートの穴数」が「1:2」以内になるようにします。
遠位2本、近位2本、骨折部には3~4穴の未使用部になります。ロッキングプレートでは多すぎるスクリューの挿入は、応力集中によるプレートの破損を招くことに留意してプランニングしてください。
各サイズの適応体重
適応体重の上限は、骨折の症例や整復する手技により異なりますが、想定体重は単純横骨折を想定した場合の参考になります。
製品 | 推奨体重 |
---|---|
φ1.2mm(Violet TITAN) | ~約1.5kg |
φ1.5mm(Green TITAN) | ~約2.0kg |
φ1.7mm(Purple TITAN) | ~約2.5kg |
φ2.0mm(Yellow TITAN) | ~約3.0kg |
φ2.4mm(Blue TITAN) | ~約3.5kg |
φ2.7mm(Light Green TITAN) | ~約8.0kg |
φ3.0mm(Light Blue TITAN) | ~約12.0kg |
φ3.5mm(Gold TITAN) | ~約20.0kg |
ロッキングスクリュー
チタン合金で、硬めの材質を使用しています。
スクリューはセルフタップ仕様のため、挿入する時はゆっくりとドライバーを回して挿入します。
タイタンロックでは、全長表記以外にも有効長表記をして、スクリューの有効な長さをわかるようにしています。
※有効長は、プレートの底面からの長さの目安になります。
全長 | φ1.2mm 有効長 | φ1.3mm 有効長 | φ1.5mm 有効長 | φ1.7mm 有効長 | φ2.0mm 有効長 |
---|---|---|---|---|---|
5mm | 3.0mm | 3.0mm | 3.0mm | 3.0mm | ー |
6mm | 4.0mm | 4.0mm | 4.0mm | 4.0mm | 3.5mm |
7mm | 5.0mm | 5.0mm | 5.0mm | 5.0mm | 4.5mm |
8mm | 6.0mm | 6.0mm | 6.0mm | 6.0mm | 5.5mm |
10mm | 8.0mm | 8.0mm | 8.0mm | 8.0mm | 7.5mm |
12mm | 10.0mm | 10.0mm | 10.0mm | 10.0mm | 9.5mm |
14mm | ー | ー | 12.0mm | 12.0mm | 11.5mm |
16mm | ー | ー | 14.0mm | 14.0mm | 13.5mm |
18mm | ー | ー | ー | 16.0mm | 15.5mm |
20mm | ー | ー | ー | ー | 17.5mm |
全長 | φ2.4mm 有効長 | φ2.7mm 有効長 | φ3.0mm 有効長 | φ3.5mm 有効長 |
---|---|---|---|---|
6mm | 3.5mm | ー | ー | ー |
7mm | 4.5mm | ー | ー | ー |
8mm | 5.5mm | 5.0mm | 4.5mm | 4.2mm |
10mm | 7.5mm | 7.0mm | 6.5mm | 6.2mm |
12mm | 9.5mm | 9.0mm | 8.5mm | 8.2mm |
14mm | 11.5mm | 11.0mm | 10.5mm | 10.2mm |
16mm | 13.5mm | 13.0mm | 12.5mm | 12.2mm |
18mm | 15.5mm | 15.0mm | 14.5mm | 14.2mm |
20mm | 17.5mm | 17.0mm | 16.5mm | 16.2mm |
22mm | 19.5mm | 19.0mm | 18.5mm | 18.2mm |
24mm | 21.5mm | 21.0mm | 20.5mm | 20.2mm |
26mm | ー | 23.0mm | 22.5mm | 22.2mm |
28mm | ー | 25.0mm | 24.5mm | 24.2mm |
30mm | ー | 27.0mm | 26.5mm | 26.2mm |
32mm | ー | 29.0mm | 28.5mm | 28.2mm |
34mm | ー | 31.0mm | 30.5mm | 30.2mm |
36mm | ー | ー | 32.5mm | 32.2mm |
38mm | ー | ー | 34.5mm | 34.2mm |
40mm | ー | ー | 36.5mm | 36.2mm |
42mm | ー | ー | 38.5mm | 38.2mm |
44mm | ー | ー | 38.5mm | 40.2mm |
46mm | ー | ー | ー | 42.2mm |
48mm | ー | ー | ー | 44.2mm |
50mm | ー | ー | ー | 46.2mm |
ロッキングプレート
純チタンで柔らかめの材質になります。
φ1.2mm、φ1.5mm、φ1.7mmは手でペンディングすることが可能ですが、φ2.0mm、φ2.4mm、φ2.7mm、φ3.0mm、φ3.5mmは一般的なベンダーでベンディングする必要があります。
タイタンロックはロッキングプレートを採用しているため、骨の形状に合わせて細かくベンディングする必要がなく、骨とプレートの隙間が2mmくらいまであっても大丈夫です。
バレット
プレートに専用ドライバーにより、ねじ締めの要領で固定します。

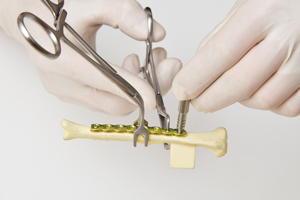

骨に対しプレートの位置決めを行いバレットの中心に貫通穴があいているため、そこにユニラテラル・ポイント鉗子を使用して仮固定をする。
キルシュナーピンをバレット中央部の穴に挿入して仮固定することも可能です。
規格 | 穴径 |
φ1.2mm用 | φ0.8mm |
φ1.5mm用 | φ0.8mm |
φ.17mm用 | φ0.8mm |
φ2.0mm用 | φ1.0mm |
φ2.4mm用 | φ1.0mm |
φ2.7mm用 | φ1.0mm |
φ3.0mm用 | φ1.0mm |
φ3.5mm用 | φ1.0mm |
ドリルガイド
通常のドリルガイドは、ドリル先端部を保持して使用するが、タイタンロックのドリルガイドはドリルの軸の部分を保持するため、ドリルを折る危険性が少ない。
また軸を保持することにより、スクリューホール中央にドリリングをすることが可能です。
規格 | 識別色 |
φ1.2mm用ドリルガイド | Violet |
φ1.2mm用ドリルガイド | Light Yellow |
φ1.5mm用ドリルガイド | Green |
φ1.7mm用ドリルガイド | Purple |
φ2.0mm用ドリルガイド | Yellow |
φ2.4mm用ドリルガイド | Blue |
φ2.7mm用ドリルガイド | Light Green |
φ3.0mm用ドリルガイド | Light Blue |
φ3.5mm用ドリルガイド | Gold |
ドリル先
ドリル先は各サイズの下穴径に合わせて必要になります。
φ1.2mm用のみ、ドリル先がφ0.8mmとφ0.9mmの2種類あります。
正規のサイズは、φ0.8mmになりますが、これは柔らかい骨に使用することを想定しています。少し硬めの骨に使用する場合は、φ0.9mmをご使用ください。
実際に手術しないとわからないため、2種類のドリル先をご用意することをお勧めします。
ドリル先の軸径はφ2.35mm(JIS規格)なので、そのサイズに合うモーターならば装着可能となります。
ドライバー
タイタンロック専用のドライバーになります。
指3本で回すようにトルク設計されていて、ドライバーの先端部とスクリューヘッドの六角部分の公差が数ミクロンのため、ドライバーにスクリューを装着したままスクリューをキャリーすることが可能になっています。そのため、細かいスクリューを落下させる危険性が少なくなっています。
専用ドライバーは、A型とB型とC型があるので、それぞれのサイズをご使用ください。
何回か使用していると、ドライバーの先端部が擦り減ってくるため、交換用のドライバー先もございます。
規格 | 使用ドライバー |
φ1.2mm | A型ドライバー |
φ1.5mm | A型ドライバー |
φ1.7mm | A型ドライバー |
φ2.0mm | B型ドライバー |
φ2.4mm | B型ドライバー |
φ2.7mm | B型ドライバー |
φ3.0mm | C型ドライバー |
φ3.5mm | C型ドライバー |
